本辦法適用于公稱直徑D， 50mm 聚丙烯鮑爾環填料落?在沖擊功能的ìJ!1 定.別的尺寸規范可選擇恰當?shù)闹劐N和沖頭，參照本辦法進行測定。
▲ 術語
    落錘沖擊強度： 是指在落f垂沖擊實驗過程中，使試樣損壞(開裂或持久變形)所做的功本辦法中是用鮑爾環的均勻沖擊強度W (J) 來表明的。
▲ 試樣形狀
    試樣為內筋井字形，米字形鮑爾環.
▲ 試樣制造
    用粒料或粉料打針成型.
▲ 試樣數目
    每種試樣不少于26 個，其間20 個為正式試樣，其他的用作調試試祥.
▲ 試樣狀況調理和實驗環境
    試樣按ISO 291 一7 7<<塑料-逐個預處理和實驗的規范環挽》的規則進行(見附錄A) 0
▲ 狀況調理s 在23 士2'C 條件下最少1h；
▲ 實驗環境=溫度23±2℃ 。
▲ 試樣受力方式

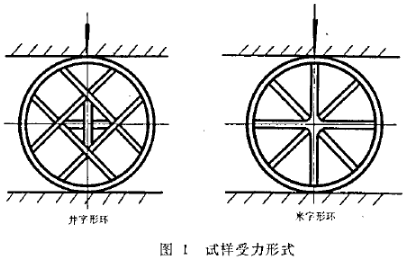

試樣徑向放置，如圖1 所示.

▲ 井字形：沖擊功傳遞桿軸線應與試樣任一穿插內筋的角平分面重合，并經過試樣軸線巾點；
▲ 米字形：沖擊功傳遞桿軸線應與試樣任一筋的軸線寬合，并經過試樣軸線中點；
▲ 別的方式試樣取最單薄部方位。
▲ 試驗設備

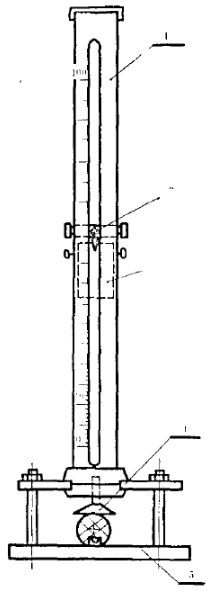

    范錘沖擊儀是由落管、重錘、沖擊頭和底座構成(見圖2) 。

圖2 落錘沖擊儀
1—落管；2—發動裝置；3—重錘
4—沖擊頭；5—底座
▲ 落管
    落管為不銹鋼控制的剛性管。標尺1m. 最小刻度為0.01m。管上有導軌和發動方式，可使重錘在任意向度上自在落下。
▲ 重錘
    重錘為鋼制的圓柱體，質量m分為Ikg、2kg兩種。重錘安裝在落管上，由發動裝置使其固定在某一高度自在下落。
▲ 沖擊頭
  沖擊頭是由平板和沖擊功傳遞桿構成。平板直徑應略大于被測驗樣宜徑。沖擊能繭迎過于極均勻地傳遞到試樣上。
▲ 底座
    底座用來固定落管和放置試樣。該底座應鞏固、平穩、與落管堅持筆直，底座上裝有固定夾，使試樣固定。
▲ 實驗過程
▲  按2. 4 條進行狀況調理和實驗。
▲ 查看實驗儀底座的水平度，重錘應能自在下落.
▲ 將重錘放到落管的底部，經過沖擊功傳遞桿和平板置于試樣上，記下實驗高度的零點。
▲ 按2. 5 條規則的受力方式把試樣放應在平板與底板之間，并用固定夾將試樣輕輕地夾住。
▲ 使重錘落下，對試樣沖擊.取出試樣查看試樣是不是損壞。
▲ 初調，斷定試樣的測定起點高度，其過程如下：
    先粗估一高度進行測驗，如試樣損壞時，大幅度地削減落下高度；試樣未損壞時，大幅度地添加落下高度，待落下高度規模減小后，則小幅度地增減落下高度，即試樣損壞時，使落下高度削減必定值d(d=0.02m)，知道試樣損壞時停止，這個損壞的試樣高度則為正式起點；反之，試樣未損壞時，使落下高度添加必定值d，直到試樣損壞停止，這個損壞的試樣的試樣高度則為恰是起點。
▲ 用4. 6 條中斷定的起點進行正式測驗
    假如前一個試樣損壞，使落下高度削減必定的d ， 進行后一個試樣實驗.假如前一個試樣損壞，使落下高度添加必定值d ， 進行后一個試樣實驗。以此類推，直至20 個試樣做完停止。
注：每個試樣值答應沖擊一次
▲ 核算
    從1. 7 條中得到的實驗數據. 由下面(1)、(2) 式來核算均勻損壞高度( h ) ，標準偏差，修約到三位有用數字.
